鎖付原理

2024-01-25 4443
首頁 >> 技術支持 >> 鎖付原理

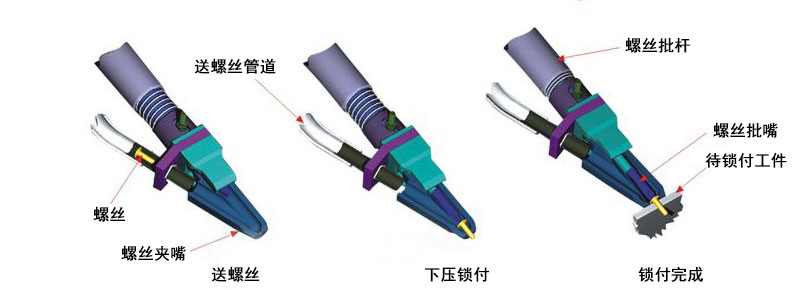

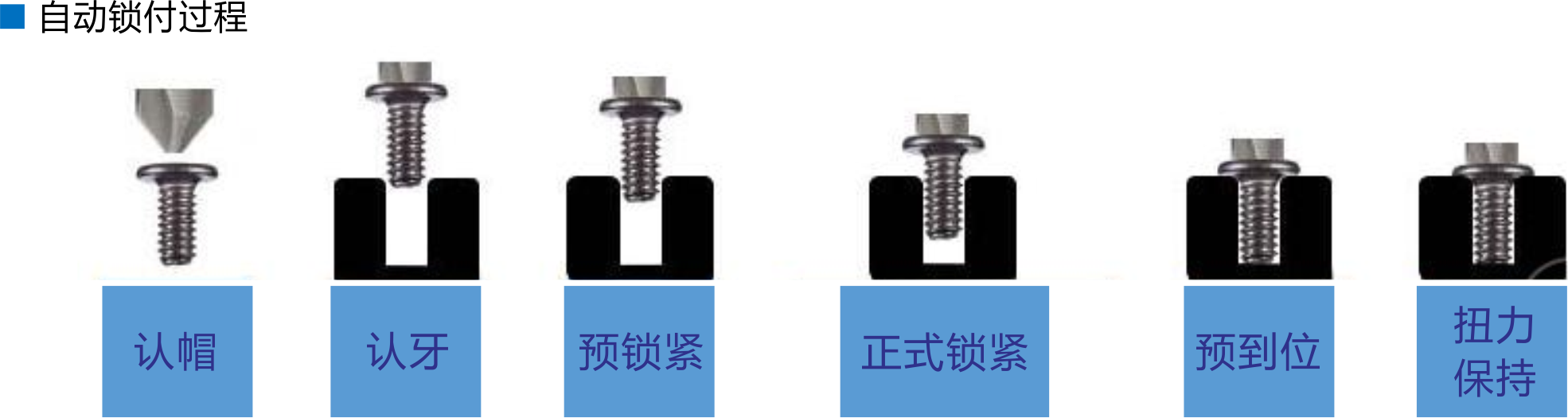

1、自動鎖螺絲機的步驟圖解

自動鎖螺絲機步驟圖解

自動鎖螺絲機

圖一

自動鎖螺絲機

圖二

精心自動化鎖螺絲系統,全面取代手工抓取螺釘,用送釘機直接把螺釘送到螺絲批咀位置進行鎖付,無論手持式的或定式的、單軸的或多軸的、全自動的或半自動、獨立的或配合生線的,都能使鎖緊工作變得簡單及高效,不但代替人工操作,降低人工成本,減輕勞動強度,而且能提高生產效率,提升產品品質。

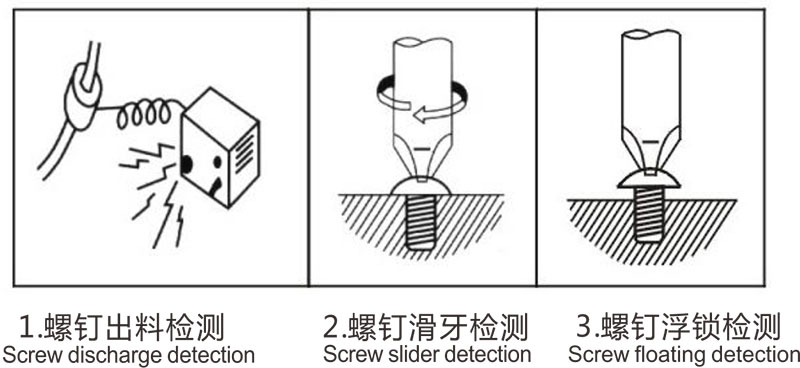

2自動鎖螺絲機的附加檢測功能

自動鎖螺絲機附加檢測功能



自動鎖螺絲機

圖三

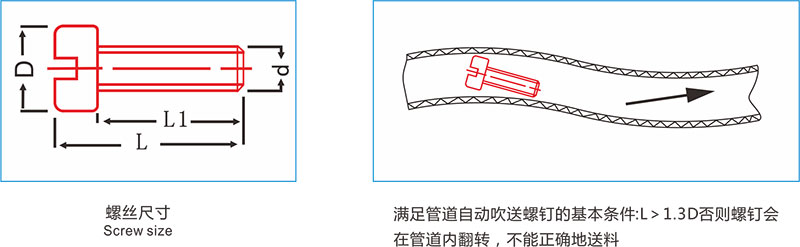

3、要通過管道輸送螺釘?shù)臈l件

自動鎖螺絲機對螺絲的要求

自動鎖螺絲機

圖四

滿足管道自動吹送螺絲的基本條件:L>1.3D;否則螺絲釘會在管道翻轉,不能正確地送料。

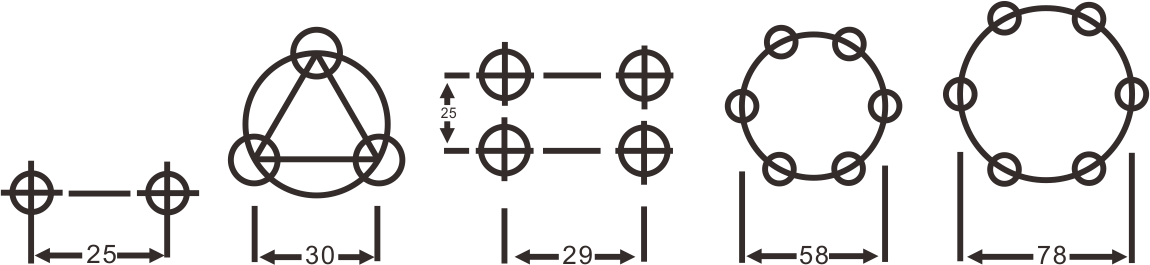

4、多軸自動鎖螺釘機的最小孔距

多軸自動鎖螺絲機孔距需知

自動鎖螺絲機



圖五

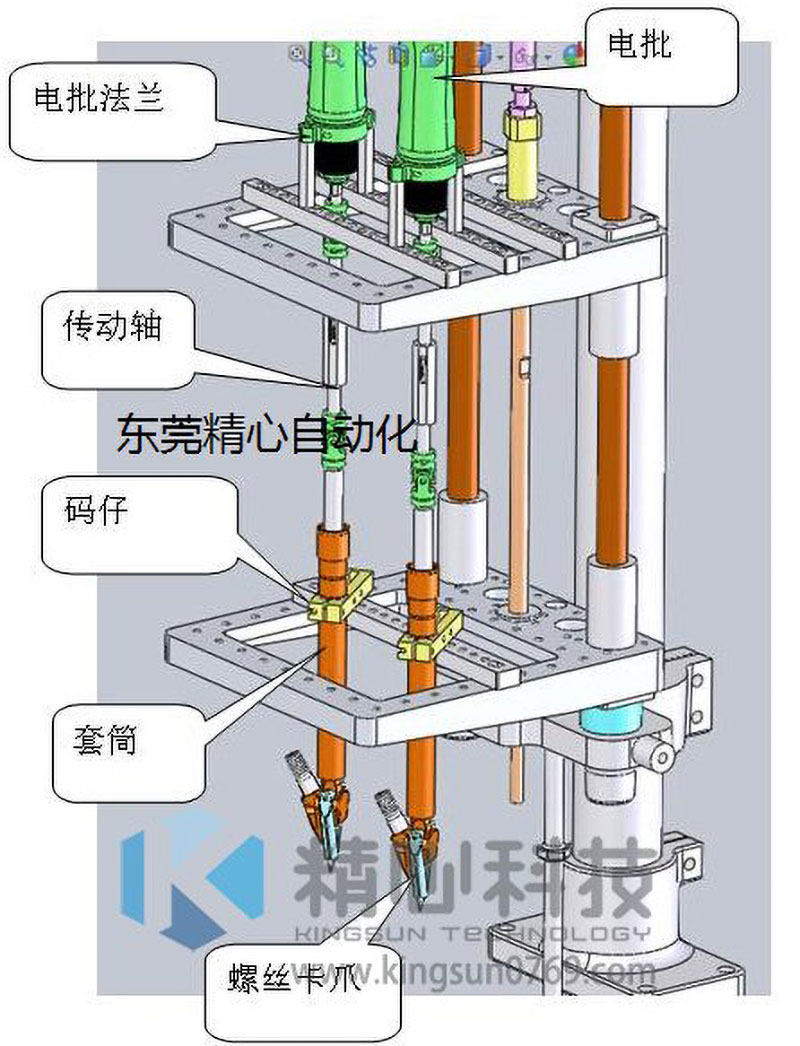

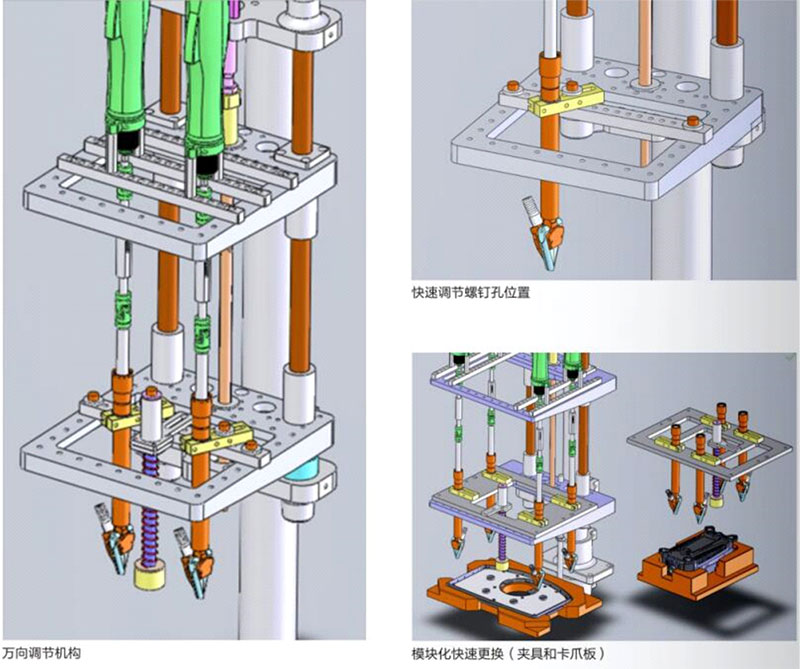

5、多軸自動鎖螺絲機結構圖解



自動鎖螺絲機



自動鎖螺絲機

圖六



6、采用自動鎖螺絲機對產品設計注意事項



一、對螺釘?shù)囊螅?/span>

1.螺釘要通過管道輸送的條件,參考圖一

2.產品上的螺釘盡量做到統一規格

   螺絲自動供給機只能使用相同系列的螺釘,比如M3系列的送釘機不支持其它系列螺釘?shù)淖詣?dòng)送料;

   自動擰緊機要適用其它系列的螺絲可以通過更換螺絲卡爪來實現,螺紋連接,更換快速;

3.設計螺釘時候,精心自動化提醒注意以下圖片的說明

4.對螺釘制造的要求:

  螺釘內不能有異物、混料、細小碎料等,否則會造成機器工作不順暢;

  螺釘頭的尺寸要符合國標,經常發現螺絲毛刺,尺寸大、扁、爛等現象,會造成鎖緊不良;

二、設計產品時注意

  1.螺釘盡量統一規格。

  2.如果有兩種以上的螺釘,螺釘數量盡量用偶數,比如4+4或4+2,2+2等,這樣可以少使用螺絲自動供給機,節省成本。精心自動化的螺絲供給機分K101、K102、K103、K104(后面的數字代表出釘?shù)臄?shù)量)。

三、產品上多顆螺絲釘

同時鎖付多個螺絲的機器,螺絲位置不能靠得太近,螺絲卡爪會有干涉,請看圖五說明





7、選購自動鎖螺絲機注意事項



1、找專業的供應商,如果一間公司除了自動鎖螺絲機外,還做很多門類的設備,比如自動焊錫機,自動點膠機,自動貼標機器等,那他的專業性就要考慮了,畢竟術業有專攻,隔行如隔山……

2、找經營時間久的供應商,自動鎖螺絲機看似簡單,但真正做好它非常不容易,技術的沉淀和經驗的積累都是需要長期的實踐,機器由幾百個零件組成,任何一個零件的結構設計、選材、加工工藝和方法不到位都會影響整臺自動鎖螺絲機設備的性能、質量、壽命……

3、選擇有實力的自動鎖螺絲機廠家或供應商,建議到廠家現場考察,正所謂眼見為實,供應商的設計能力、制造能力、管理能力,抗風險能力,生產現場,專利侵權等要綜合評估。

4、選擇有類似案例的自動鎖螺絲機廠家,畢竟行業多了,產品品種各不相同,有和貴公司產品相同的或相近的設備可以優先考慮。

5、不能只選價格低的供應商,要對比自動鎖螺絲機的質量。
